您當前的位置:首頁 / 新聞資訊 / 一種馬達轉子片理片工裝的製作方法

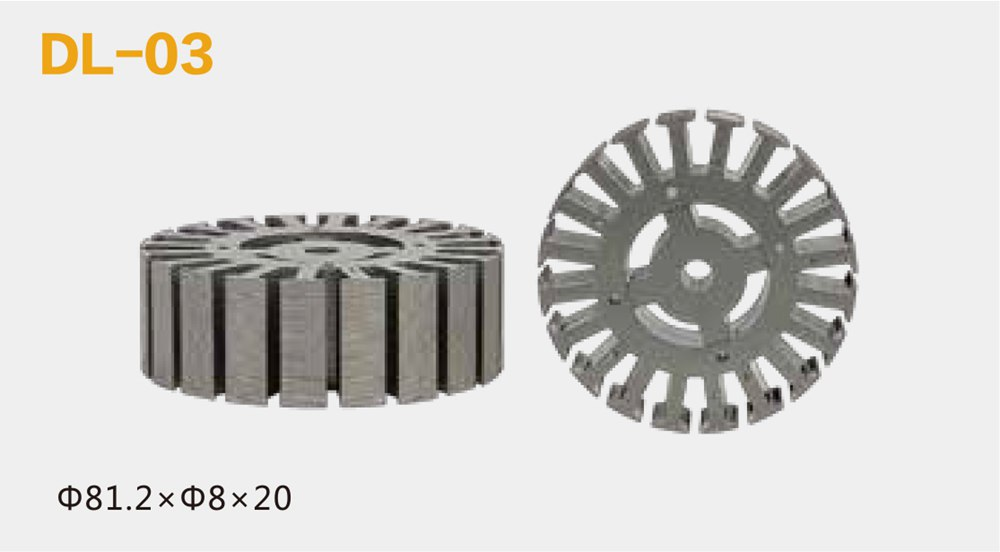

一種馬達轉子片理片工裝本實用新型涉及機械技術領域，具體地說是一種馬達轉子片理片工裝。 通常馬達轉子的疊片由片間相互扣鉚，組成一個完整的疊厚，直接放入工裝進行 入軸。而散片給轉子入軸工序增加了很大困難，為了實現散片入軸的工序需要提供一種馬 達轉子片理片工裝。實用新型的目的是克服現有技術的不足，提供了一種馬達轉子片理片工裝。
為了達到上述目的，實用新型設計了一種馬達轉子片理片工裝，包括V型軌道， 擋板，取片定位塊，還包括型塊，扭棒，偏心套，偏心片組成的取片機構，其特征在於v型軌 道一側固定擋板，V形軌道底部設有一條凸起狀導條；取片定位塊為圓形結構置於V型軌道內，並且定位塊沿軸綫方向的兩端設有弧形凹槽，其中一側凹槽套設在導條上；型塊為倒T 型結構置於V型軌道內，並在型塊底部設有弧形凹槽套設在導條上。
扭棒外套設偏心套並 一同貫穿型塊，偏心套通過螺釘與型塊頂部連接；扭棒的前端設有螺孔並采用六角螺釘與 彈簧片固定偏心片，扭棒後端長於偏心套，並在扭棒後端的圓周麵上通過螺紋連接內六角 螺釘，扭棒的上方和下方分別設有緊固螺釘與圓柱銷固定於型塊上，緊固螺釘與內六角螺 釘采用拉簧連接。所述取片機構至少設有一組。所述所述扭棒的後端還設有可用於旋轉扭棒的把手。實用新型同現有技術相比，解決了散片轉子入軸工序的困難，不僅操作簡單，而 且保證了取出後散片高度一致，疊厚高度一致。
