電機轉子衝片模具結構設計及製造工藝

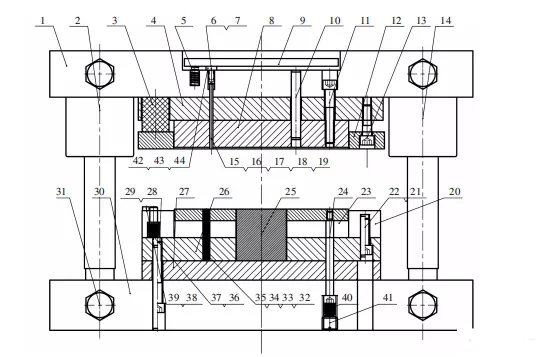

轉子衝片外形小，轉子衝片外徑僅為227mm。孔洞大小不一，密度不一，16個電磁鐵槽的壁厚距轉子外徑僅1.5毫米。對於轉子衝片，要考慮衝裁力和模具的剛性。結構設計難度較大，因為客戶隻需要一對轉子衝片模具就可以完成整個轉子衝片件的衝孔。經調查，轉子衝片的模具結構決定采用相對便宜的復合模具，但後期對加工精度要求較高，存在一定困難。電機轉子片模具必須采用高精度標準件：導向係統采用無間隙滾珠導向係統，衝頭采用厭氧膠組裝。模具，衝頭，衝頭主要部件均采用Cr12Mo1V1，轉子均采用Cr12Mo1V1，衝頭材質為Cr12Mo1V1，轉子衝片用於無磁打釘的模具結構如圖2所示。
1，模架導向係統采用新型可拆卸滾珠導向係統和精密滾珠導向結構，既保證了電機轉子衝片的模具的高精度，又提高了轉子衝片的模具的使用壽命，維護保養。
2，凹凸型和凹型采用整體結構，考慮零件的剛性要求，切削刃采用直刃，材料為Cr12Mo1V1，厚度為35mm。粗加工後的熱處理和淬火硬度為不均匀模58～62HRC，凹模60～64HRC，均經過超低溫處理和回火去除內應力。通過兩次切割綫材和低速綫材加工，有效地保證了每個尺寸的精度和形位公差。固定方法是螺絲擰緊和銷釘定位。
3，卸料板和不平型一側有0.08mm的間隙配合，推板，衝頭和模具在一側有0.02mm的小間隙配合。有效保護衝頭；卸料板，推板，背板不僅采用43-48HRC熱處理的45鋼製成，還增加了強度，電機轉子衝片因卸料板和推板的變形而產生的剛性薄膜變形，有效防止衝刷。
4，固定板和凸模用厭氧膠固定，組裝後上下模座的平行度和平麵度在0.02mm以下。
5，轉子衝片模具采用無磁性衝釘進行上衝，衝釘穿透上背板和上模片，軸孔衝釘直接與衝板相連。其他孔和磁鋼槽衝釘均為直接掛在頂模座上的衝槽平麵上。這樣便於拆裝。
